關于給水系統地進戶管

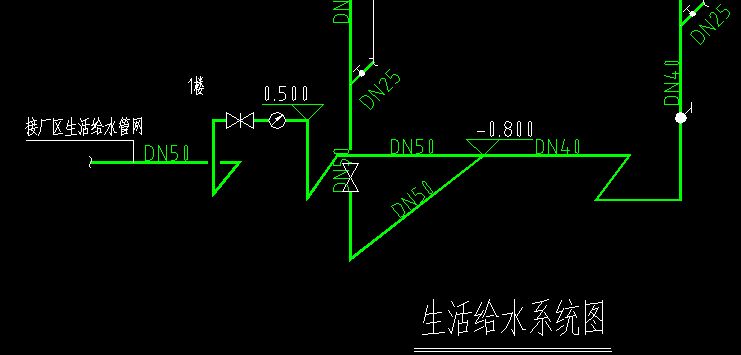

如圖，這是一幅給水系統進戶管的平面圖及系統圖的一段，左為平面圖，右是對應的系統圖，請問，左邊標出的圈圈是什么？在系統圖上體現不出來啊，會不會是畫圖的人搞錯了？
全部回答
(6)
首答僅用{{minutesHtml}}
-
已采納
你好！從截圖看，左為平面圖，右也是平面圖，系統圖是立面軸測圖。你黃色箭頭所示是管道上（下）返標志。標高在右圖為-1.00米。
2014-02-04 12:42:53
-
圓圈標示為立管
2014-02-04 12:42:02
-
管道上返標志，沒有錯誤
2014-02-04 12:22:00
-
左邊標出的圈圈是 立管，對應 系統圖上 垂直部分的管道，不是錯誤。
2014-02-04 12:43:16
-
上述圖示左面圓圈指的是立管；對應系統圖上垂直的管道應該上述圖示反應正確無誤。
2014-02-04 14:05:52
-
你好：表示管道翻彎
2014-02-04 13:17:13
