怎么旋轉布置暗柱
見圖片，CAD的圖右邊的那個AZ3要怎么布置啊？定義的AZ3見廣聯達是豎向的，F(xiàn)3F4，又不有旋轉，布置的蛋疼，求高手（不要說旋轉點，旋完后還有左右兩邊900的距離無法定義），那我個柱子要怎么布置上去，謝謝
問題補充：看到圖片了嗎？下面那張圖片，要布置成上面那張那樣，就是那個AZ3不知道要怎么放上去
全部回答
(2)
首答僅用{{minutesHtml}}
-
已采納
沒有看見你的圖片，不知道是什么性質、什么樣式的柱子呀。
但：處理柱子的方式很多。1、可以用shift鍵+左鍵捕捉插入點。2、柱子有鏡像功能。3、可以用單對齊對齊位置。
這個一字型的柱子用旋轉點布置時最好的方法，至于位置之間的距離，在布置時就計算好這個一字型暗柱的中點距b2軸線的距離，用shift鍵+左鍵布置后插入點后用旋轉點布置。你試試看。
插入點偏移距離（距b2軸）：450+900+AZ3長度的一半
如果你哪里有參照構件，就可以用單對齊處理的。
2013-10-29 14:08:01
-

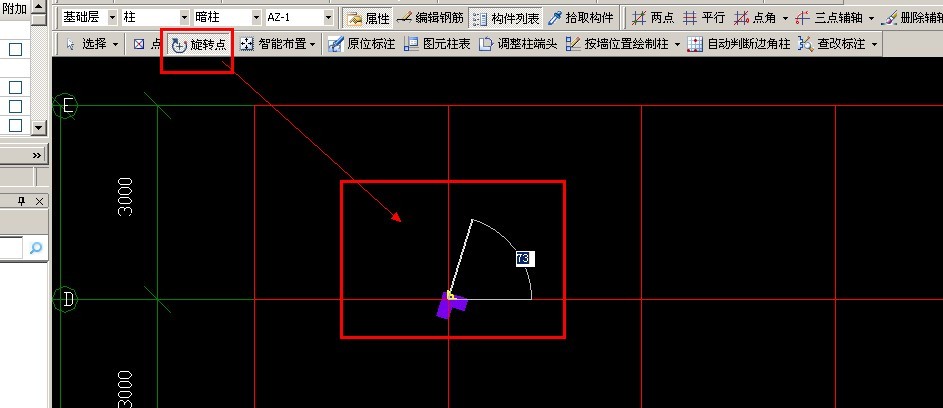

您好，在繪圖界面先點擊“旋轉點”再繪制到圖上根據角度。
2013-10-29 14:10:29
